REPARATUR-SET LICHTBÄNDER

BEI UNVERÄNDERTEM DACHAUFBAU: REPARATUR-SET ESSERLUX

produkt-lichtband-sanierung-dachaufbau-unveraendert

Downloads

Wünschen Sie Beratung zu unseren Produkten und Services? Wir sind gern für Sie da.

Das Reparatur-Set esserlux®, bestehend aus einem Lichtband und einem Adapterprofil, wird bei Lichtband-Sanierungen ohne zusätzlich aufgebrachte Dachwärmedämmung eingesetzt. Es ist für die Sanierung defekter Lichtbänder nahezu aller Fabrikate geeignet.

PRODUKTVORTEILE

Der große Anwendungsbereich des Adapterprofils ermöglicht eine Montage auf nahezu allen bauseitig vorhandenen Zargen. Ein spezielles Dichtband schützt vor Wärmeverlusten zwischen Adapterprofil und bauseitiger Zarge. Darüber hinaus deckt das Adapterprofil den oberen Anschlusspunkt der Dachbahn wirkungsvoll ab.

Vorteile auf einen Blick

Spannweiten von 1000 bis 6000 mm
unbegrenzte Länge
pneumatisch oder elektrisch gesteuerte Lüftungs- und Rauchabzugs-Einzel- oder Doppelklappen
hohe Luftdichtigkeit durch umlaufend integrierte EPDM-Dichtungen
hervorragender Schallschutz mit Verglasung Pearl Inside® (Geräusche: Regen 65 dB, Wind 28 dB)
kostengünstige „zerstörungsfreie Wartung“ möglich

Prüfzeugnisse und europäische Zulassungen

Allgemeine bauaufsichtliche Zulassung (ABZ)
europäische Schnee- und Windlastnormen erfüllt
Durchbrandsicherheit nachgewiesen nach DIN 18234-3
Brandverhalten der Verglasung klassifiziert nach DIN 4102-2 sowie EN13501-1
Ausschmelzbarkeit der Verglasung nach DIN 18230-1 nachgewiesen
Verglasung geprüft als „harte Bedachung“ gemäß DIN 4102-7
RWA-Anlagen als Einzel- und Doppelklappe geprüft und klassifiziert gemäß EN 12101-2
Durchsturzgitter gemäß GS-BAU-18 für dauerhafte Durchsturzsicherheit geprüft

AUSSTATTUNGSVARIANTEN

Mögliche Einbaulagen des Lichtbands

Einbau in der Fläche
Einbau auf dem First: Dachwinkel symmetrisch, Kopfstück gerade
Einbau auf dem First: Dachwinkel symmetrisch, Kopfstück mit Winkel
Einbau auf dem First: Dachwinkel asymmetrisch
Einbau über den First: Dachwinkel symmetrisch

Wählen Sie Ihre individuelle Variante: Einbaulage, Verglasung, Zarge, Klappen-System.

Download Produktbeschreibung

Ausführungen Lichtband

Starre Lichtband-Fläche

Lichtband mit Einzelklappe zur Belüftung oder Entrauchung

Lichtband mit Doppelklappe zur Belüftung oder Entrauchung

Polycarbonat-Verglasungen

10, 16, 20 und 32 mm, opal
Hagelschlagbeständig HW5, 16 mm
„Harte Bedachung“, zusätzlich innen liegende GFK-Platte, klar
Schallschutz-Verglasung Pearl Inside®, 16 und 20 mm

Sonderausführungen

Heatstop
Grau
Klar

EMPFOHLENER EINSATZBEREICH

Austausch defekter Lichtbänder fast aller Fabrikate (Adapterfunktion)
Wirksame Abdeckung des oberen Anschlusspunkts der Dachbahn

Anschlussdetails

1 esserlux^® Reparatur-Set
2 vorhandene Zarge
3 vorhandener Dachaufbau

KLAPPEN-SYSTEME

csm_esserlux-Einzelklappe-geschlossen_2ace844543

Einzelklappe zur Belüftung und Entrauchung

einsetzbar ab Lichtband-Breite 1000 mm
Verglasungsvarianten analog zum Lichtband
Antrieb pneumatisch (PAZ)
hohe Stabilität durch umlaufend verschweißter Klappenträgerrahmen
integrierte Wassernase schützt vor eindringendem Regenwasser
sehr gute Luftdichtigkeit durch EPDM-Rahmendichtungen
optional zur täglichen Lüftung nutzbar
auf Wunsch in nahezu allen RAL-Farben lieferbar

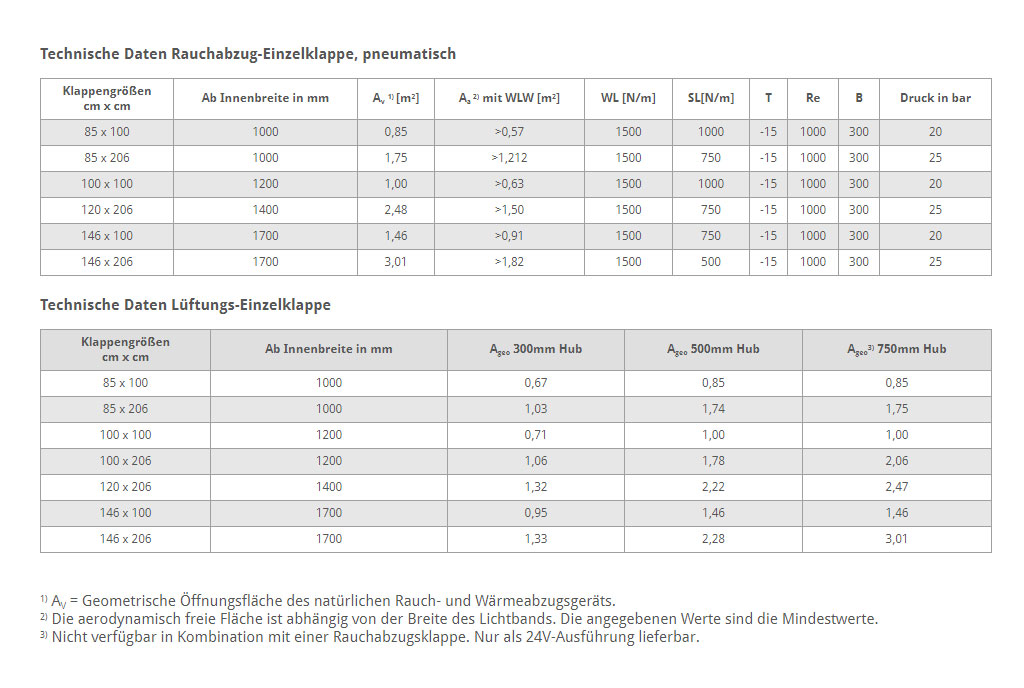

Technische Daten-Einzelklappe

csm_esserlux-Doppelklappe-geschlossen_11519ade6f

Doppelklappe zur Belüftung und Entrauchung

Breite ab 1500 mm (pneumatischer Antrieb PAZ) bzw. ab 1700 mm (elektrischer Antrieb EAZ)
Verglasungsvarianten analog zum Lichtband
wärmegedämmter Aufsetzkranz aus GFK mit PU-Schaum Isolierung
integrierte Wassernase schützt vor eindringendem Regenwasser
sehr gute Luftdichtigkeit durch EPDM-Rahmendichtungen
optional tägliche Lüftung mit vollem freien Querschnitt (beide Klappen öffnen ca. 90°)
optional tägliche Lüftung mit Elektro-Öffner 230 V oder pneumatisch (eine Klappe öffnet 30 bzw. 50 cm)
auf Wunsch in nahezu allen RAL-Farben lieferbar

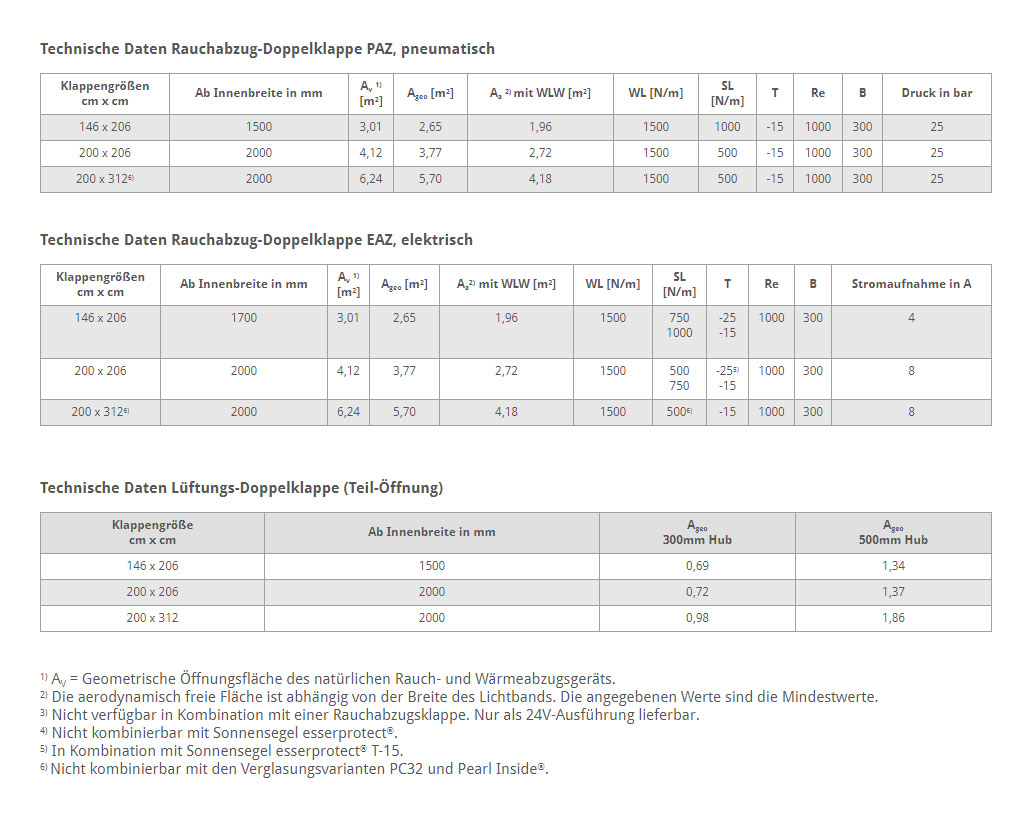

Technische Daten-Doppelklappe
