NRWG: PNEUMATISCH AUF/ZU

FUMILUX® 4000 (FÜR NICHTWOHNGEBÄUDE)

produkt-rauch-pneumatisch-gesteuertes-nrwg-mit-funktion-aufzu

Download

Produktbeschreibung Rauch- und Wärmeabzug fumilux® 4000-VdS-PAZ (pneum. auf/zu)

Wünschen Sie Beratung zu unseren Produkten und Services? Wir sind gern für Sie da.

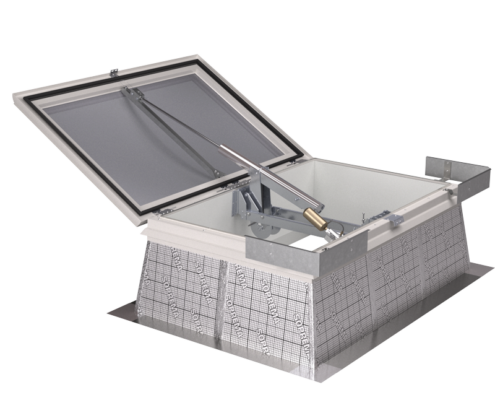

Der natürliche Rauchabzug fumilux® 4000-VdS-PAZ baut auf dem bewährten fumilux® 4000 auf. Er ermöglicht das gleichzeitige, automatische Öffnen und Schließen aller Rauchabzug-Lichtkuppeln einer Anlage. So lässt sich die für Rauch- und Wärmeabzüge vorgeschriebene jährliche Wartung deutlich vereinfachen.

fumilux® 4000-VdS-PAZ ist ein Komplettprodukt, bestehend aus Lichtkuppel, Rauchabzugs-Mechanik (Funktionen Öffnen/Schließen) und Aufsetzkranz. Konform zur Bauregelliste ist er zertifiziert nach DIN EN12101-2 und zudem anerkannt nach VdS-Richtlinie 2159. Beide Zulassungen garantieren dem Architekten bzw. Planer Rechtssicherheit bei Planung und Abnahme der RWA-Anlage. Es entsteht kein zusätzlicher Aufwand durch eventuelle Einzelabnahmen.

PRODUKTVORTEILE

fumilux® 4000-VdS-PAZ bietet neben der Funktion Öffnen zusätzlich die Option des automatischen Schließens. Die Möglichkeit eines schnellen Schließens geöffneter Rauchabzug-Lichtkuppeln schützt insbesondere den Bauherrn bzw. Betreiber des Gebäudes. Im Falle eines ungeplanten Öffnens (z. B. durch Fehlauslösung) der Rauchabzüge eines Gebäudes oder Gebäudeabschnitts können diese sehr zeitnah wieder geschlossen werden, ohne die Dachfläche betreten zu müssen. Dies schützt das Gebäude und darin befindliche Sachwerte vor Witterungseinflüssen (Regen, Schneefall, Sturm).

Ein weiterer Vorteil von ESSERTEC Rauch- und Wärmeabzugsanlagen ist die „zerstörungsfreie Wartung“: Im Rahmen der Funktionsprüfung einer Rauchabzugs-Gruppe werden nicht die CO2-Patronen an den Geräten, sondern nur die CO2-Flasche in der Alarmstation eingesetzt. Damit entfällt ein aufwändiger und teurer Austausch aller CO2-Patronen an den Geräten.

Anwendungen

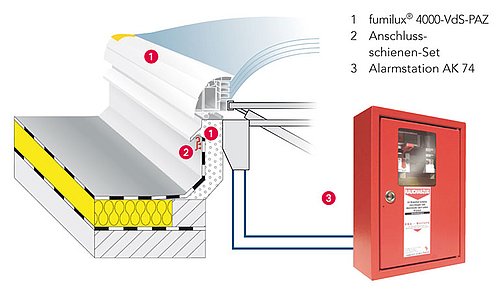

Beispiel einer Anlagenauslegung:

Die angegebenen Leitungsquerschnitte sind je nach

Technische Daten

Nenngröße cm x cm	Lichtfläche / ausschmelzbare Fläche in m²	Lüftungsfläche bei 30 cm Hub in m²	Aa-Werte mit Spoiler in m²	Aa-Werte ohne Spoiler in m²	AV in m²	Aex in m²
100 x 100	0,67	0,53	0,710	0,620	1,00	0,79
100 x 150	1,08	0,68	1,070	0,860	1,50	1,24
100 x 200	1,49	0,83	1,420	1,140	2,00	1,68
100 x 240	1,82	0,95	1,700	1,370	2,40	2,04
100 x 250	1,90	0,98	1,780	1,430	2,50	2,13
120 x 120	1,04	0,65	1,020	0,820	1,44	1,19
120 x 150	1,35	0,74	1,280	0,940	1,80	1,52
120 x 180	1,65	0,83	1,530	1,120	2,16	1,84
120 x 240	2,26	1,01	2,040	1,500	2,88	2,50
120 x 250	2,37	1,04	2,130	1,560	3,00	2,61
125 x 125	1,14	0,94	1,110	0,890	1,56	1,30
125 x 250	2,48	1,13	2,220	1,590	3,13	2,72
150 x 150	1,74	0,83	1,600	1,280	2,25	1,93
150 x 180	2,14	0,92	1,920	1,540	2,70	2,35
150 x 210	2,53	1,01	2,240	1,800	3,15	2,77
150 x 240	2,93	1,10	2,560	1,870	3,60	3,18
150 x 250	3,06	1,13	2,660	1,950	3,75	3,32

Lichtkuppel-Ausführung	Anzahl Schalen	Licht-durchgang τ65 in %	Gesamtenergie-durchgang G in %	U-Wert in W/m²K
opal/opal	2	77	69	2,7
PC opal/opal	2	50	49	2,7
opal/opal/opal	3	68	58	1,8
PC opal/opal/opal	3	44	41	1,8
opal/klar/klar/opal	4	59	51	1,5
PC opal/klar/klar/opal	4	42	37	1,5
thermoplan	1 Schale, 1 Stegplatte	50	51	1,0
thermoplan	1 Schale, 2 Stegplatten	30	29	0,83

Sonderausführungen

Der natürliche Rauchabzug fumilux® 4000 EAZ ist die elektrische Alternative zur pneumatisch gesteuerten Rauchabzugsanlage. Seine 24 V-Technik übernimmt im Brandfall – ausgelöst durch den Rauchmelder – die Öffnung der Lichtkuppeln.

	BG-Kuppel / B1-Kuppel Freigabe für die Brandschutzklasse B1 hohe Sicherheit im Brandfall durchsturzsicher nach Bau-Berufsgenossenschaft
	esserdur® Hagelschlagbeständigkeit Außenschale aus sehr schlagzähem Kunststoff Ausführungen 2-, 3-, 4-schalig oder thermoplan®
	Dunkelkuppel lichtundurchlässige Verglasung für Einsatzorte ohne Lichteinfall, jedoch mit effektiver Entlüftung
	Wärmedämm-Kuppel hervorragende Wärmedämmung (U-Wert 0,61 W/m2K) mit spezieller lichtundurchlässiger Wärmedämm-Platte
	Heatstop dämpft IR-Wärmeeinstrahlung wirksam speziell beschichtete Außenschale reflektiert Infrarot-Licht Lichteinfall entspricht opalem Schalenmaterial
	Selectalux Sonnenschutz höher geformte Kunststoffverglasung mit einseitig lackierter Unterschale sorgt für ausschließlich nordseitigen Lichteinfall
	Schneelast-Kuppel besonders stabile Außenschale geeignet für statische Schneelasten bis 3500 N/m² Ausführungen 2-, 3- oder 4-schalig bzw. thermoplan®
