RWA Dachaufbau unverändert, eckig

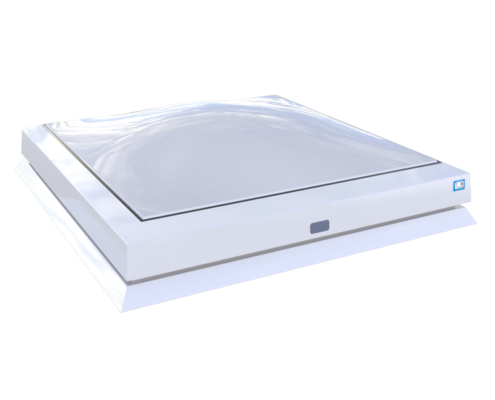

Das essertop® 4000 Reparatur-Set wird bei Dachsanierungen ohne zusätzlich aufgebrachte Wärmedämmung eingesetzt. Der große Anwendungsbereich ermöglicht eine Montage auf nahezu allen bauseitig vorhandenen Aufsetzkränzen (essertop® oder Fremdfabrikate). Als Treppenhaus-Rauchabzug kann das Set wahlweise mit einer elektrischen oder pneumatischen Auslösung kombiniert werden.

csm_Reparatur-Set-Lichtkuppel-essertop-eckig_4d9779d917

Downloads

Produktbeschreibung

Wünschen Sie Beratung zu unseren Produkten und Services? Wir sind gern für Sie da.

Kontakt

PRODUKTVORTEILE

Sanierung defekter Lichtkuppeln nahezu aller Fabrikate

Ein spezielles Dichtband schützt vor Wärmeverlusten zwischen Sanierungsrahmen und Altkranz. Darüber hinaus deckt der Sanierungsrahmen den oberen Anschlusspunkt der Dachbahn wirkungsvoll ab. Seine werksseitig vormontierten Scharniere machen die Montage der essertop® 4000 Lichtkuppel sehr einfach und sicher. Das Befestigungsmaterial (Montage-Set) ist auf den jeweiligen Einsatzfall ausgerichtet.

Anwendungen

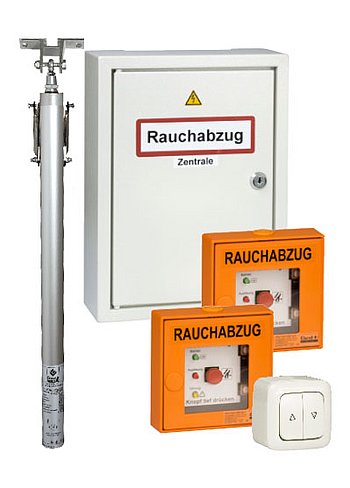

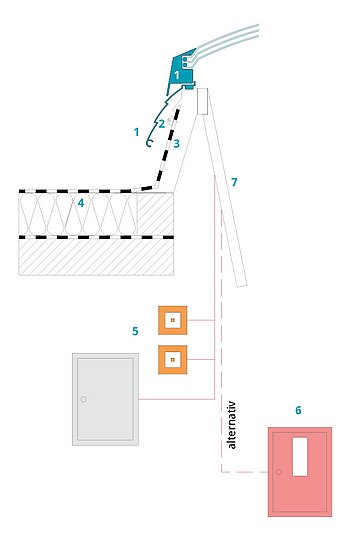

Reparatur-Set essertop^® mit Grundset fumilux^® 24-J 10 (alternativ mit Grundset 50 möglich)

1 Reparatur-Set essertop^®
2 Anschlussschienen-Set
3 vorhandener Aufsetzkranz
4 vorhandener Dachaufbau
5 RWA-Zentrale/-Taster
6 Alarmstation
7 Öffner elektrisch oder pneumatisch

Montagefolge:

1. Demontage vorhandene Lichtkuppel und Öffner.
2. Der vorhandene, intakte Aufsetzkranz bleibt erhalten.
3. Montage Sanierungsrahmen.
4. Montage neue Lichtkuppel und Öffner-System.
5. Montage Zentrale und RWA-Taster bzw. Auslösestellen.

Technische Daten

Nenngröße in cm	Lichtfläche/ ausschmelzbare Fläche in m²	geometrische Fläche/Lüftungs-querschnitt in m² bei 50 cm Hub1)	geometrische Fläche/Lüftungs-querschnitt in m² bei 75 cm Hub1)	geometrische Fläche/Lüftungs-querschnitt in m² bei 100 cm Hub1)
70 x 140	0,63	0,63	0,63	–
80 x 80	0,38	0,382)	–	–
80 x 100	0,51	0,512)	–	–
90 x 90	0,52	0,522)	–	–
90 x 120	0,73	0,732)	–	–
100 x 100	0,67	0,672)	–	–
100 x 150	1,08	1,05	1,08	–
100 x 200	1,49	1,30	1,49	–
100 x 240	1,82	1,50	1,82	–
100 x 250	1,90	1,55	1,90	–
100 x 300	2,31	1,80	2,31	–
110 x 140	1,12	1,05	1,12	–
120 x 120	1,04	1,02	1,04	–
120 x 150	1,34	1,15	1,35	–
120 x 180	1,65	1,30	1,65	–
120 x 240	2,26	1,60	2,26	–
120 x 250	2,37	1,65	2,37	–
120 x 270	2,57	1,75	2,57	–
120 x 300	2,88	1,90	2,88	–
125 x 125	1,14	1,07	1,14	–
125 x 250	2,48	1,69	2,48	–
150 x 150	1,74	1,31	1,74	1,74
150 x 180	2,14	1,46	2,14	2,14
150 x 210	2,53	1,61	2,43	2,53
150 x 240	2,93	1,76	2,66	2,93
150 x 250	3,06	1,81	2,73	3,06
150 x 270	3,33	1,91	2,88	3,33
150 x 300	3,72	2,07	3,11	3,72
170 x 300	4,29	2,16	3,26	4,29
180 x 180	2,62	1,61	2,43	2,62
180 x 240	3,60	1,91	2,88	3,60
180 x 250	3,76	1,96	2,96	3,76
180 x 270	4,08	2,06	3,11	4,08
200 x 200	3,31	1,81	2,73	3,31

1) Auf Anfrage sind auch weitere Hubhöhen möglich.
2) Abhängig von der Höhe des Aufsetzkranzes sowie der Deckenstärke (Schwenkbereich).

Lichtkuppel-Ausführung	Anzahl Schalen	Licht-durchgang τ65 in %	Gesamtenergie-durchgang G in %	U-Wert in W/m²K
opal/opal	2	77	69	2,7
PC opal/opal	2	50	49	2,7
opal/opal/opal	3	68	58	1,8
PC opal/opal/opal	3	44	41	1,8
opal/klar/klar/opal	4	59	51	1,5
PC opal/klar/klar/opal	4	42	37	1,5
thermoplan	1 Schale, 1 Stegplatte	50	51	1,0
thermoplan	1 Schale, 2 Stegplatten	30	29	0,83

Sonderausführungen

Das flexible Baukastensystem der ESSERTEC Lichtkuppeln ermöglicht durch die Kombination von unterschiedlichem Schalenmaterial in opaler oder klarer Version sowie in 2-, 3- und 4-schaliger Ausführung zahlreiche Sonderausführungen, die nahezu alle Anwendungsfälle abdecken.

	BG-Kuppel/B1-Kuppel Freigabe für die Brandschutzklasse B1 hohe Sicherheit im Brandfall
	Hagelschutz-Kuppel Hagelschlagbeständigkeit Außenschale aus sehr schlagzähem Kunststoff Ausführungen 2-, 3-, 4-schalig oder thermoplan
	Dunkelkuppel lichtundurchlässige Verglasung für Einsatzorte ohne Lichteinfall, jedoch mit effektiver Entlüftung
	Wärmedämm-Kuppel hervorragende Wärmedämmung (U_g-Wert 0,45, U_r-Wert 0,56 W/m²K) mit spezieller lichtundurchlässiger Wärmedämm-Platte
	Heatstop dämpft IR-Wärmeeinstrahlung wirksam speziell beschichtete Außenschale reflektiert Infrarot-Licht Lichteinfall entspricht opalem Schalenmaterial

Ausstattung
