SANIERUNGS-SET: BAUSEITIGE AUFSETZKRÄNZE MINUS 18 CM PNEUMATISCH

FUMIVENT® 4000-18 VDS

produkt-rauch-sanierung-nrwg-bauseitige-aufsetzkraenze-minus-11-cm

Download

Produktbeschreibung „Sanierung Rauchabzug Minus 18 pneumatisch“

Wünschen Sie Beratung zu unseren Produkten und Services? Wir sind gern für Sie da.

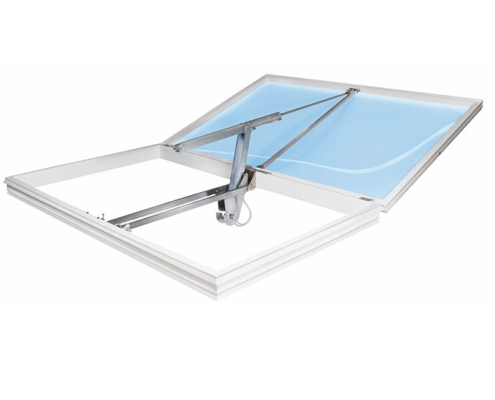

Der Sanierungs-Rauchabzug fumivent® 4000-18 VdS wird bei der Sanierung von Rauch- und Wärmeabzugs-Geräten (RWG) eingesetzt, die nach geometrisch freiem Querschnitt ausgelegt sind. Die Dimensionierung soll unverändert bleiben. Der vorhandene, intakte Aufsetzkranz der Geometrie Nenngröße minus 18 cm soll erhalten bleiben.

Mit dem Sanierungs-Rauchabzug können defekte Rauchabzüge schnell und sicher saniert werden. Es genügt, den Rauchabzug einfach auf den bauseitigen Aufsetzkranz (Geometrie Nenngröße minus 18 cm) aufzusetzen und zu verschrauben. Er kann sowohl bei unverändertem Dachaufbau als auch bei einer zusätzlich aufgebrachten Wärmedämmung eingesetzt werden.

PRODUKTVORTEILE

fumivent® 4000-18 VdS ermöglicht das gleichzeitige, automatische Öffnen und Schließen aller Rauchabzug-Lichtkuppeln einer Anlage. So lässt sich die für Rauch- und Wärmeabzüge vorgeschriebene jährliche Wartung deutlich vereinfachen.

Konform zur Bauregelliste ist der Sanierungs-Rauchabzug nach DIN EN 12101-2 zertifiziert und nach VdS-Richtlinie 2159 anerkannt. Diese Zulassungen garantieren Rechtssicherheit bei der Planung und Abnahme der Rauchabzugsanlage. Es entsteht kein zusätzlicher Aufwand durch eventuelle Einzelabnahmen.

Durch seinen 160°-Rauchabzugsbeschlag bietet der fumivent® 4000-18 VdS eine hohe Wirksamkeit der Entrauchung. Ein Öffner-System zur täglichen Lüftung kann integriert werden.

Anwendungen

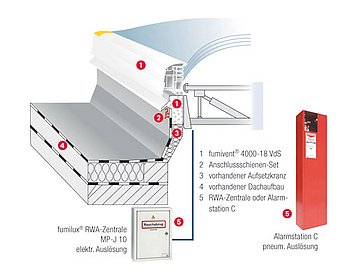

fumivent® 4000-18 VdS – Dachaufbau unverändert

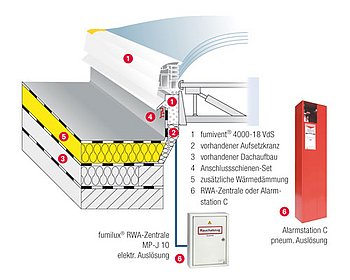

fumivent® 4000-18 VdS – Dachaufbau mit zusätzlicher Dämmung

Montagefolge:
1. Demontage vorhandene Lichtkuppel und Öffner/Mechanik.
2. Der vorhandene, intakte Aufsetzkranz bleibt erhalten.
3. Montage fumivent®-Sanierungskranz inkl. vormontierter Mechanik.
4. Montage neue Lichtkuppel.
5. Montage Alarmstation bzw. Zentrale und DIN-Taster.

Bitte prüfen Sie bei der Planung unserer Sanierungslösungen die Wiederverwendbarkeit vorhandener Leitungen bzw. Alarmstationen.

Technische Daten

Nenngröße cm x cm	Lichtfläche / auschmelzbare Fläche in m²	Lüftungsfläche bei 30 cm Hub in m²	Aa-Werte mit Spoiler in m² *	Aa-Werte ohne Spoiler in m² *	AV in m² *	Aex in m² *
100×100	0,67	0,49	0,640	0,610	1,00	0,67
100×150	1,08	0,64	0,960	0,900	1,50	1,08
100×200	1,49	0,79	1,280	1,140	2,00	1,49
100×240	1,82	0,91	1,540	1,320	2,40	1,82
100×250	1,90	0,94	1,600	1,380	2,50	1,90
120×120	1,04	0,61	0,920	0,860	1,44	1,04
120×150	1,35	0,70	1,150	1,060	1,80	1,35
120×180	1,65	0,79	1,400	1,250	2,16	1,65
120×240	2,26	0,97	1,870	1,610	2,88	2,26
120×250	2,37	1,00	1,950	1,680	3.00	2,37
120×270	2,57	1,06	2,110	1,750	3,24	2,57
125×125	1,14	0,94	1,000	0,940	1,56	1,14
125×250	2,48	1,13	2,030	1,750	3,13	2,48
150×150	1,74	0,79	1,460	1,280	2,25	1,74
150×180	2,14	0,88	1,760	1,540	2,70	2,14
150×210	2,53	0,97	2,050	1,760	3,15	2,53
150×240	2,93	1,06	2,340	1,910	3,60	2,93
150×250	3,06	1,09	2,440	1,990	3,75	3,06
150×270	3,33	1,15	2,630	2,110	4,05	3,33
180×150	2,14	0,88	1,810	1,570	2,70	2,14
180×180	2,62	0,97	2,170	1,810	3,24	2,62
180×240	3,60	1,15	2,890	2,250	4,32	3,60
180×250	3,76	1,18	3,020	2,340	4,50	3,76
180×270	4,08	1,24	3,260	2,480	4,86	4,08
200×200	3,31	1,09	2,680	2,160	4,00	3,31

* mit bauseitigem Bestandsaufsetzkranz

Sonderausführungen

Der natürliche Rauchabzug fumilux® 4000 EAZ ist die elektrische Alternative zur pneumatisch gesteuerten Rauchabzugsanlage. Seine 24 V-Technik übernimmt im Brandfall – ausgelöst durch den Rauchmelder – die Öffnung der Lichtkuppeln.

	BG-Kuppel / B1-Kuppel Freigabe für die Brandschutzklasse B1 hohe Sicherheit im Brandfall durchsturzsicher nach Bau-Berufsgenossenschaft
	esserdur® Hagelschlagbeständigkeit Außenschale aus sehr schlagzähem Kunststoff Ausführungen 2-, 3-, 4-schalig oder thermoplan®
	Dunkelkuppel lichtundurchlässige Verglasung für Einsatzorte ohne Lichteinfall, jedoch mit effektiver Entlüftung
	Wärmedämm-Kuppel hervorragende Wärmedämmung (U-Wert 0,61 W/m2K) mit spezieller lichtundurchlässiger Wärmedämm-Platte
	Heatstop dämpft IR-Wärmeeinstrahlung wirksam speziell beschichtete Außenschale reflektiert Infrarot-Licht Lichteinfall entspricht opalem Schalenmaterial
	Selectalux Sonnenschutz höher geformte Kunststoffverglasung mit einseitig lackierter Unterschale sorgt für ausschließlich nordseitigen Lichteinfall
	Schneelast-Kuppel besonders stabile Außenschale geeignet für statische Schneelasten bis 3500 N/m² Ausführungen 2-, 3- oder 4-schalig bzw. thermoplan®
